流水线

流水线（Pipeline）是理解D3D必须要掌握的概念。

整个流水线有很多步骤，有的步骤是固定功能，不用怎么配置，有的步骤是要写代码的，也就是所谓的着色器程序（Shader）。

一般来说，将流水线分为两类：渲染流水线和计算流水线。严格地说并这有这么明确的区分，因为他们都可以干别的事。但这里还是按这种分类来说。

渲染流水线

最开始的显卡加速器使用硬件的顶点变换来实现3D加速。现在几乎可以在显卡上实现任何算法了。

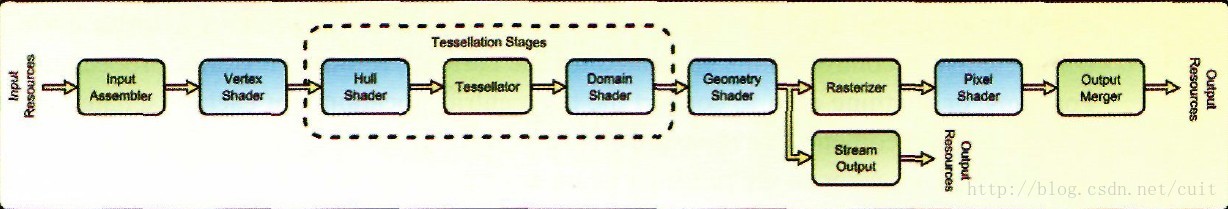

下图是具体的流程：

蓝底的是可编程的步骤，绿底的是固定功能的步骤。每一步都定义了输入和输出。

Input Assembler：是入口，负责从资源（Resource）中读取输入数据，然后装配成顶点（Vertex）。支持使用多个顶点Buffer和实时渲染。

Vertex Shader：每次读取一个顶点数据。这一步是可编程的，但不能创建或销毁顶点，只能处理上一步得到的顶点。另外，每个顶点的处理都是单独的，意思是说每个顶点着色器（Vertex Shader）都不能访问其他的顶点着色器。顶点着色器主要负责将顶点映射到合适的空间上。一般来说，顶点都是由顶点着色器处理的。

Tessellation（镶嵌） Stage：这3个步骤是新加入的步骤，必须同时使用。

1. Hull Shader：从顶点着色器接收数据。对每个Primitive确定一组镶嵌因子，告诉Tessellator如何拆分。还要创建控件点，让Domain Shader创建镶嵌顶点。
2. Tessellator：拆分Primitive。输出barycentric coordinates（重心坐标）。
3. Domain Shader：得到重心坐标和控制点，然后创建新的顶点。传给Geometry Shader。
